CEM : Décret n°2015-1084 du 27 aout 2015 paru au JORF le 29/08/2015!
Merci à Gilles F6EBX et F6CZG pour l’info.
L’ANFR met en consultation publique ses lignes directrices de présentation des simulations d’exposition aux ondes
L’Agence nationale des fréquences met aujourd’hui en consultation publique son projet de lignes directrices nationales sur la présentation des résultats de simulation de l’exposition aux ondes.
La loi relative à la sobriété, à la transparence, à l’information et à la concertation en matière d’exposition aux ondes électromagnétiques, dite loi Abeille, prévoit que dans un délai de six mois à compter de sa promulgation, l’ANFR publie des lignes directrices nationales en vue d’harmoniser la présentation des résultats issus de simulations de l’exposition créée par l’implantation d’une installation radioélectrique.
Sur demande du maire, lors de l’implantation d’une installation radioélectrique, son exploitant devra joindre au dossier d’information-mairie une simulation de l’exposition.
L’objectif de cette simulation est de donner une estimation des niveaux de champs électromagnétiques que l’installation radioélectrique est susceptible de produire, compte tenu des paramètres d’émission envisagés par l’exploitant et de l’environnement dans lequel elle s’insère.
Cette consultation publique permettra de recueillir l’avis de l’ensemble des acteurs sur les lignes directrices encadrant ces simulations. Une synthèse des réponses sera publiée sur notre site Internet ICI .
Pour en savoir plus : Les lignes directrices proposées par l’ANFR ICI
Le Comité scientifique émergent CE et les risques sanitaires nouveaux (CSRSEN) a publié son avis sur les effets potentiels sur la santé de l’exposition aux champs électromagnétiques (CEM)
Le rapport note: « Dans l’ensemble, les études épidémiologiques sur l’exposition aux RF EMF ne montrent pas d’augmentation du risque de tumeurs cérébrales. En outre, ils ne montrent un risque accru pour d’autres cancers de la région de la tête et du cou.. »
Lire le rapport ICI
Préparé conjointement par le Ministère du Commerce, le centre de prédictions Météo spatiale de NOAA des États-Unis et l’US Air Force. MISE À JOUR le 27 Mai 2015 à 12H30 UTC.
Résumé 24 H00
L’activité solaire est resté à des niveaux très bas.
Aucune éruption notable ou d’activité de spot n’a été observée dans les régions tachetées actuellement sur le disque visible. Il existe trois grands filaments sur le disque visible qui exigent une surveillance continue.
Aucun éjection de CME dirigée vers la Terre n’ont été observés dans l’imagerie du coronographe disponible .
Prévisions …
L’activité solaire devrait être à des niveaux très faibles avec une chance pour une activité de classe C au cours des trois prochains jours du 27-29 mai 2015.
L’Association des Maires de France a organisé, le 12 décembre 2014 à Paris, une réunion de son groupe de travail Numérique, co-présidé par M. Nicolas BONNEAU, maire de la Chapelle-Saint-Mesmin et M. Jacques BOUVARD, adjoint au maire de Rosny-sous-Bois qui a représenté l’AMF tout au long des travaux du « Grenelle des ondes » (COMOP puis COPIC, les comités opérationnels qui ont été mis en place à la suite de la table-ronde « Radiofréquences, Santé, Environnement » du Grenelle de l’Environnement). Une quarantaine de participants, élus et membres des services de nombreuses villes de France (Paris, Toulouse, Grenoble, Sceaux…) ont participé au groupe de travail.
Dans un premier temps, le ministère de l’Ecologie, du Développement Durable et de l’Energie, a présenté la campagne nationale de mesures de champs électromagnétiques menée par l’Etat à l’automne 2014 dans plus de 1 000 villes et 128 gares. Il a également décrit la proposition de loi de Mme Laurence Abeille, députée du Val-de-Marne, en débat à l’Assemblée Nationale le 29 janvier 2015.
L’ANFR a ensuite dressé un bilan du dispositif de surveillance et de mesures des ondes électromagnétiques. Un document de bilan sur l’ensemble de l’année 2014 sera publié prochainement. L’ANFR a aussi présenté son nouveau guide sur les périmètres de sécurité et le calendrier de mise en œuvre du futur protocole de mesure des champs électromagnétiques.
Dans un deuxième temps, cette réunion a donné lieu à un échange entre les deux laboratoires de mesures EXEM et AExpertise et les communes.
D’une manière générale, cette réunion a permis une remontée fructueuse d’informations de la part des élus sur les questions de leurs administrés en matière de numérique en général et de téléphonie mobile en particulier. Ces informations seront utilisées par l’ANFR pour faire évoluer le dispositif de surveillance et de mesure des ondes électromagnétiques et en améliorer encore l’efficacité.
Source ANFR/RAF
Tests d’écoute avec petite tablette pc pas cher HP Stream 7!
J’ai acheté sur une offre pour seulement 99 Euros de PCla Microsoft minuscule tablettes HP Courant 7 édition Signature. Un écran tactile de 7 pouces avec processeur Atom équipée Z3735G quad core.
Je avais vu dans les groupes Yahoo qui avaient déjà eu des radioamateurs étrangers l’essayer avec leur DTS. Malgré avoir 1 Go seulement de RAM qui effectue bien et a une bonne gamme de plusieurs heures. La mémoire sur HD est limitée à 32 Go. Il dispose d’un seul port USB 2.0 qui fonctionne également comme un port d’alimentation (5V) qui est typique dans la tablette (malheureusement, il serait beaucoup mieux que la puissance et la connexion ont été séparés pour une utilisation contemporaine)….suite de l’article avec photos sur AIR RADIORAMA ICI
C’est une information que j’ai eu via le compte Twitter de Rigol USA.
ES’HAILl-2 Sat vue d’artisteLes transpondeurs conçus pour le projet Phase 4 de l’AMSAT DL seront embarqués dans le satellite qatari Es’hail 2 qui sera sur une position géostationnaire 26° est (HotSpot). Il permettra pour la première fois d’établir un lien entre l’Inde et le Brésil. Les transpondeurs Phase 4 comportent une partie transpondeur linéaire “traditionnel” de 250 KHz de large pour les transmissions analogiques, et une partie plus novatrice de 8 MHz de bande passante destinée aux communications numériques expérimentales et à la télévision numérique amateur. La montée se fera dans la bande des 2.400-2.450 GHz (bande S) et la descente sur 10.450-10.500 GHz (bande X). L’AMSAT-DL offre son assistance technique à l’association nationale radioamateur du Qatar (QARS).
Le satellite Es’hail 2 est un satellite qui offrira des services de diffusion de programmes audiovisuels de haute qualité DTH pour le Moyen-Orient et l’Afrique du Nord, sur les bandes Ku et Ka, ainsi que des communications stratégiques pour les agences gouvernementales du Qatar. Il est conçu sur un bus DS-2000 par MELCO (Mitsubishi) et devrait être lancé fin 2016….la suite de l’article sur XV4Y ICI.

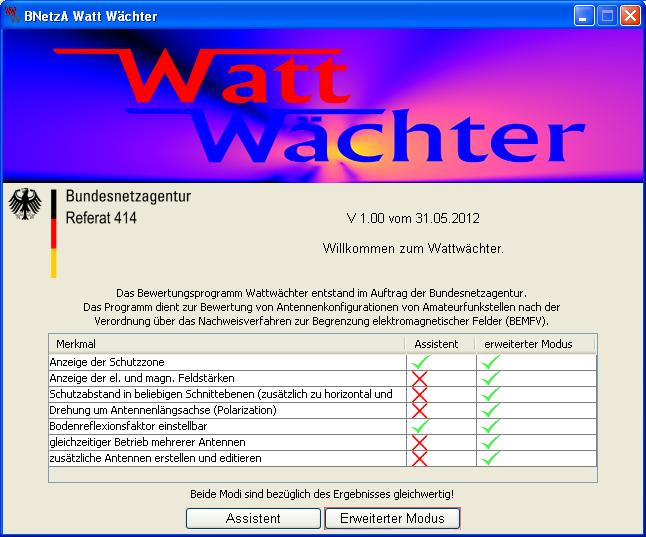

Dans le cadre d’un avis d’expert pour démontrer la protection à l’exposition humaine aux champs électromagnétiques des stations amateurs fixes, le programme d’application « watts » capteur a été développé pour le compte de l’Agence fédérale des réseaux.
« Garde Watt » est sans installation sur n’importe quel système d’exploitation capable de fonctionner, ne nécessite pas de clé de licence et ne nécessite pas entrées dans les fichiers système.
Dispositif d’affichage selon la BEMFV est particulièrement simple avec « garde Watt ». Dans le mode « magicien » l’entrée de données nécessaire est limitée à un minimum. Le mode t »Avancé », cependant les changements de paramètres de calcul autorisé. Cependant, ce mode ne doit être utilisé lorsque la connaissance détaillée de l’Analyse-programmée existent déjà. Deux variantes d’entrée est basé sur les mêmes procédures de réfraction. Les deux variantes sont donc qualité équivalente.
Questions sur Watt surveiller? Écrivez-nous!
- 414-Wattwaechter@BNetzA.de ICI
Watts Gardien Afu (téléchargement gratuit)
- Watts Gardien Afu (zip, 597 Mo) nouvelle version 1.20 ICI
- Description du programme Watt Gardien Afu (pdf, 1,65 Mo) ICI
- Calcul 3D des caractéristiques de l’antenne et de l’exposition de stations de radio amateur (pdf, 01:58 MB) ICI
Source ICI
Le groupe CEM de l’IARU se réunit tous les ans à l’occasion de l’exposition de Friedrischafen. Cette année a été particulièrement riche en informations et discussions.
Réunion sur la CEM-
Cette réunion réunit tous les ans à Friedrichshafen des spécialistes européens de la CEM. Depuis une bonne dizaine d’années, les problématiques tournent autour de :
- les Courants Porteurs en Ligne (CPL ou PLC)
- les parasites provoqués par les téléviseurs à plasma ou autres produits
- les produits non conformes aux normes et directives
- les évolutions réglementaires
- les actions des radioamateurs pour infléchir les textes (comme récemment la directive RED qui exclut les matériels en kits ou modifiés par des radioamateurs).
L’action au niveau européen est donc efficace (groupe Eurocom devenu en 2011 PRC — Political Relations Committee).
Directive RED-
La directive Radio Equipment Directive RED 2014/53/EU a été adoptée, elle remplace la directive R&TTE. Elle porte aussi sur les récepteurs et peut conduire à des obligations de performances, par exemple sur les récepteurs de télévision susceptibles d’être perturbés par les émissions de téléphonie mobile. La directive permet une bien meilleure traçabilité des produits mis sur le marché. La date limite de transcription en droit national est le 15 juin 2016.
La raison de l’évolution de la directive : le nouveau cadre de rédaction des directives (nouveau frame work) d’où la nouvelle rédaction. Il existe à présent un fichier d’enregistrement des plaintes pour la
surveillance du marché paneuropéen, à l’adresse www.icsms.com. Obtenir le numéro ICS est très utile pour suivre une plainte.
Directive CEM-
La directive CEM a été approuvée, à vérifier en France la date de transcription dans la réglementation nationale. Il est fait remarquer qu’une phrase est à regarder soigneusement dans sa traduction : suite à plainte l’administration /peut/ engager des actions ou /doit/ engager des actions ce qui est très différent.
En Autriche l’administration ne traite pas les cas de perturbation, ce qui est illégal, malgré tous les efforts de l’association autrichienne.
Courte discussion sur les signaux désirés et non désirés émis par les CPL :
- un signal CPL dans les câbles électriques est un signal désiré
- un signal CPL émis par les câbles électriques est un signal non désiré, qui peut entraîner une perturbation sur un récepteur.
Standards CISPR-
Les standards CISPR sont rédigés par le Comité International Spécial des Perturbations Radioélectriques. Plusieurs sont passés en revue.
CISPR 32-
Des amendements sont à venir.
CISPR 35-
Ce standard est accepté en Europe, pas aux USA ou en Chine.
CISPR 11-
Ce standard se rapporte aux installations photovoltaïques. Il comporte des limites d’émission provisoires sur le courant continu. C’est assez complexe, l’installation des câbles a une influence sur les parasites émis.
Certains onduleurs font des parasites et d’autres non. La plupart des onduleurs sont livrés sans transformateur. La protection est meilleure sur les onduleurs avec transformateur intégré. De nouvelles limites sont en cours de définition. Les limites sur le courant alternatif ne sont pas modifiées. Les onduleurs DC-DC ne sont pas couverts, ils le seront par le futur standard CISPR 11.
Les éoliennes génèreraient des interférences sévères dues aux générateurs et à l’électronique de puissance.
CISPR 14-
Ce standard se rapporte aux signaux de contrôle sur les lignes, par exemple la gestion de température.
CISPR 15-
Ce standard porte sur les lampes à très basse tension, dont il existe plusieurs types, notamment :
retrofit LED, prévues pour remplacer les ampoules à incandescence quel que soit le réseau électrique ; les émissions de parasites sont limitées.
restricted retrofit LED qui ne peuvent aller que sur des lampes à câblage court et émettent plus de parasites. Aujourd’hui les lampes sont presque toujours en dessous des limites, il y a 3 ans beaucoup de lampes testées étaient au-dessus. Les constructeurs font attention.
En Autriche des lampes 12 V testées émettent des parasites en VHF et/ou en HF. L’émission est provoquée par le circuit de contrôle de la tension.
En Allemagne on constate beaucoup plus de problèmes de CEM dus aux LED qu’aux CPL.
Norme 50561-1-
Cette norme sur les courants porteurs en ligne a pour particularité de citer nommément les fréquences (notamment les bandes du service amateur) à protéger par des notch’s contre les parasites émis par les modems CPL.
Après de longues mises au point elle a été adoptée au premier semestre 2014, contre l’avis du consultant CEM de la Commission Européenne.
Deux positions sont présentes à l’IARU région 1 depuis plus d’un an.
Pour la norme 50561-1-
La norme est acceptable car (pour la première fois) elle limite par des notch’s les niveaux d’émission de parasites dans les bandes amateur à des valeurs basses.
Le comité PRC pense que la norme est le meilleur compromis que les radioamateurs pouvaient espérer.
Le nombre de plaintes reçues par l’administration allemande pour des parasites émis par des réseaux CPL s’élève à une vingtaine, ce qui ne justifie pas une pétition visant au retrait de la norme par la Commission Européenne ni une action en justice.
Contre la norme 50561-1-
La norme n’est pas acceptable car elle autorise dans le spectre HF (en dehors des bandes protégées) des niveaux d’émission de parasites très élevés, qui par principe ne sont pas tolérables et par intermodulation peuvent perturber la réception dans les bandes amateur.
La norme protège en principe la réception dans les bandes amateur mais en pratique on ne sait pas ce que feront les constructeurs de modems CPL, si les notch’s fonctionneront, et s’ils ne respectent pas la norme la situation sera pire qu’avant.
Avant la norme 50561-1 les réseaux CPL étaient peu utilisables car les niveaux d’émission autorisés étaient trop bas pour les débits nécessaires.
Avec la norme et les niveaux autorisés les réseaux CPL peuvent se développer, par exemple pour le smart metering. Siemens veut s’en servir pour gérer les énergies renouvelables (on imagine le niveau des parasites émis par les câblages situés à l’intérieur des mâts des éoliennes).
La RSGB défend la protection de l’ensemble du spectre et pas seulement les bandes de fréquences radioamateur par notch’s. Elle considère que la norme viole la directive CEM. La RSGB observe que le nombre de plaintes pour CPL augmente au Royaume-Uni, ses spécialistes sont à présent capables de faire des mesures sur le terrain.
Selon les Autrichiens, la Commission Européenne n’avait pas de mandat pour accepter la norme. Une action en justice est envisageable (RSGB et OeVSV), avec la menace d’accu-sations de corruption de fonctionnaires européens par le lobby des constructeurs de modems CPL. C’est l’objet de la pétition.
Source F5SN ICI
L’Assemblée nationale a adopté une proposition de loi pour limiter l’exposition aux ondes électromagnétiques et encadrer la communication grand public. En attendant l’examen par le Sénat.
Cela faisait longtemps que les pouvoirs publics n’avaient pas évoqué l’exposition aux ondes électromagnétiques émises par les antennes-relais des opérateurs télécoms. Le dernier round de discussion remontait au Grenelles des ondes remontant à 2009 (sous la présidence de Nicolas Sarkzoy).
Le 23 janvier, l’Assemblée nationale a adopté une proposition de loi de pour limiter l’exposition aux ondes électromagnétiques (« Proposition de loi relative à la sobriété, à la transparence et à la concertation en matière d’exposition aux ondes électromagnétiques »). Un texte initialement poussé par la députée Laurence Abeille (Val-de-Marne) et le groupe écologiste. Avec le compromos établi, il fera l’objet d’un examen par le Sénat.
Derrière la dimension de la sobriété se cache la manière d’appréhender les risques liés à l’exposition aux ondes associées aux activités des opérateurs télécoms (téléphones mobiles, boîtiers Wi-Fi, antennes-relais…). Rappelons le principal enseignement de l’étude rafraîchie de l’ANSES sur le sujet à partir de données scientifiques (octobre 2013) : « Les conclusions de l’évaluation des risques ne mettent pas en évidence d’effets sanitaires avérésUn signal du gouvernement aux écologistes. » La suite de l’article de d’IT Expresso ICI
Les députés français ont adopté jeudi soir une proposition de loi du groupe écologiste qui vise à encadrer davantage l’exposition aux ondes électromagnétiques, notamment des antennes-relais.
Le texte reprend une proposition de loi non aboutie déposée il y a un an par les écologistes et qui s’inspire de plusieurs rapports.
Il prévoit que l’Agence nationale des fréquences (ANFR) publiera des outils de simulation de l’exposition engendrée par l’implantation d’une installation radioélectrique.
L’objectif est de limiter et mieux contrôler les sources d’émissions d’ondes ou encore de renforcer les règles relatives à la publicité pour les téléphones portables et les terminaux radioélectriques….. La suite de l’article de Emile Picy, édité par Gérard Bon sur CAPITAL ICI

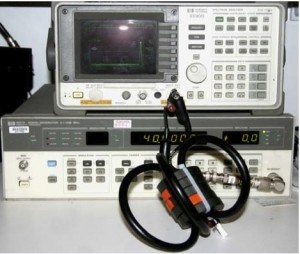

Je partage avec vous ce document sur les RFI, leurs causes et solutions qui est passé sur la liste TowerTalk grâce à K8RI. C’est un article en anglais écrit par Jim K9YC. La suite de l’article ICI
Mercredi 10 Avril:
- De la puce au câblage des réseaux numériques modernes : les différentes implications de la CEM dans les récents progrès de l’électronique Animé par Monsieur Michel MARDIGUIAN de 10:00 à 12:30
- CEM et aéronautique Animé par Madame Geneviève DEVILLE- Thales Communications & Security de 14:30 à 16:30
Jeudi 11 Avril:
- Projets collaboratifs en CEM Animé par Monsieur Jérôme MOLLET – CST de 10:00 à 12:30
- La CEM des Radiocommunications
Animé par Monsieur Vincent LAMAUD – AEMCLab de 14:00 à 16:00
Pour plus amples informations ICI
Source F5SN/39
La proposition de loi soumise par les Verts pour encadrer les ondes électromagnétiques sera débattue en fin de semaine à l’Assemblée Nationale ; mais le texte a été amputé de ses dispositions les plus ambitieuses lors des travaux préparatoires en commission.
Jeudi, les députés entameront la discussion de la proposition de loi écologiste sur les ondes électromagnétiques, dont Rue89 note qu’elle a été profondément remaniée lors de son passage en commission du développement durable et de l’aménagement du territoire. Les dispositions qui étaient le plus redoutées par les opérateurs mobiles ont été écartées, ce qui se remarque jusqu’au nouveau titre de la proposition de loi…..Voir la suite de l’article sur Numerama ICI
