Mesures

Une autre excellente série WU2D, vidéo sur la création du système de germanium bipolaire Regens.
Choisir des transistors RF et les tester à haute fréquence.
Une partie de sa série rétro QRP.

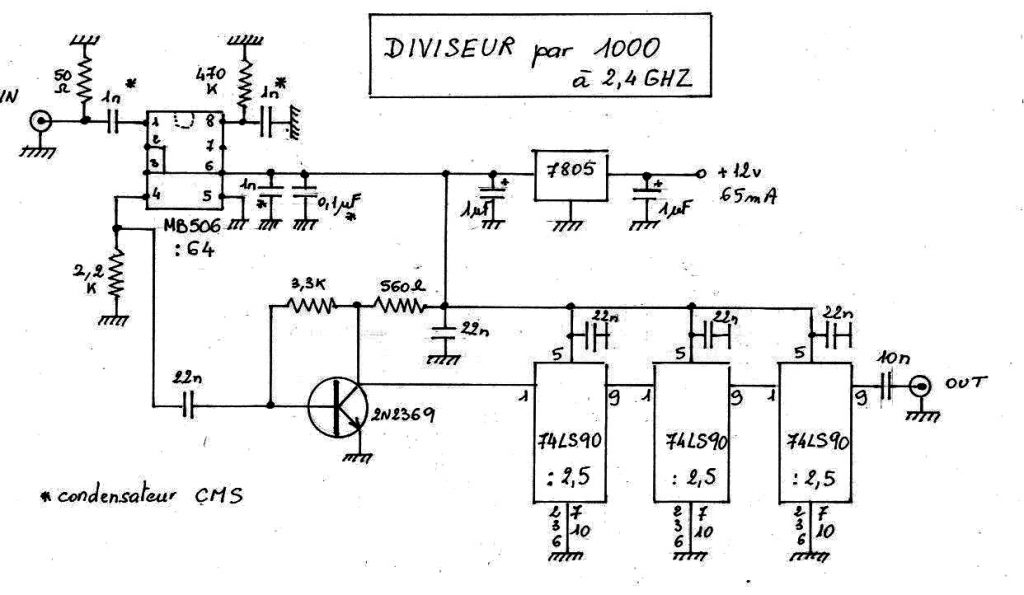

Un diviseur par 1000 à 2.4 GHz (Fréquencemètre…) par F6FEO

Principe
Le circuit MB506, généralement utilisé pour la synthèse de fréquence, divise le signal par 64.
La mise en forme des signaux est effectué par le 2N2369, suivent ensuite trois diviseurs par 2.5

Source sur le site de F6FEO ICI

Dans cette vidéo, je vous présente un phénomène qui peut affecter toutes les sphères de l’électronique: Le bruit. Je discute des sources, des effet et des impacts du bruit.

Dans cette vidéo, je fais l’essai de ce contrôleur de température W1209, acheté à peu de frais. C’est comme un thermostat, mais vu d’un angle plus industriel. Celui-ci offre une hystérésis de contrôle de 0,1 degré Celsius, ce qui améliore la stabilité en température de ma chambre à pendule asservi.

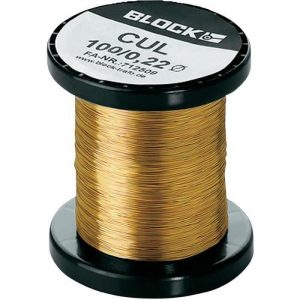

F6AWN, a déniché un document donnant la correspondance en millimètre d’un fil dont le diamètre est exprimé en AWG (American Wire Gauge).

Wire Metric Diameter/Gauge Standard

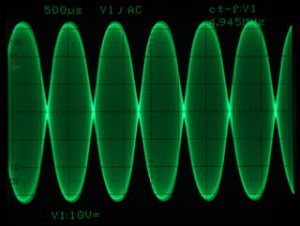

1. Avant-propos
La nouvelle réglementation fait à présent appel à la notion de la puissance haute fréquence de sortie et définit les méthodes de mesures à utiliser.
Sauf pour évaluer le rendement d’un montage, chassons donc la notion de puissance d’alimentation de notre esprit.
Les méthodes de mesure de la puissance de sortie en télégraphie (A1A), en modulation d’amplitude (A3E), en modulation de fréquence (F3E), en ATV (C3F ou F3F), en SSTV et en facsimilé (F1C et F2C), et en RTTY (F1B et F2B) ne posent pas de problème; la définition et les méthodes de mesures sont évidentes.
Définir une méthode de mesure à utiliser en modulation d’amplitude à bande latérale unique (BLU) (R3E et J3E) est beaucoup moins évident, en effet, la puissance d’un émetteur à BLU varie entre zéro (pas de modulation) et un maximum, en fonction de l’intensité de la voix.
Pour le cas de la BLU, la nouvelle réglementation fait référence à l’Avis 326-4 du CCIR et à l’emploi du générateur deux tons; il m’a semblé opportun d’examiner ce texte en détail et d’essayer de vous en donner une synthèse…..

 S’il n’est pas indispensable, ce petit instrument présente une certaine utilité pour le test, voir le réglage d’un émetteur BLU.
PRINCIPE
Ce montage est très largement inspiré d’une réalisation de F6BQU qui utilise des XR2206 à la place des montages traditionnels à circuits opérationnels. Si cette solution est plus coûteuse, elle donne néanmoins une onde sinusoïdale très pure avec un minimum de composants.
Chaque XR2206 délivre un signal sinusoïdal de 800 et 2000 Hz. D’autres couples peuvent être choisis à condition qu’ils soient dans la bande passante de l’émetteur et sans relation harmonique.
Les deux signaux appliqués à l’émetteur sont parfaitement équilibrés en amplitude par le potentiomètre de mélange en face avant. Le niveau de sortie est ajusté par un potentiomètre situé en face arrière.
Aj1 et Aj2 règlent la fréquence et Aj3 et Aj4 règlent l’amplitude qui doit être de 1,6 V crête à crête en sortie de chaque oscillateur. (voir schéma)
Un inverseur permet de passer en émission lors de la mesure. Un voyant LED a été ajouté pour la symétrie de la face avant, mais n’est pas indispensable.
S’agissant d’un instrument peu consommateur en énergie, nous avons adopté le système du bac à pile escamotable. Il suffit d’avoir en réserve une pile de 9 volts. Cela évite une alimentation interne ou externe avec le risque de « miasmes » des alimentations à découpage ou des ronflements 50 Hz……

Article précédant ICI et ICI

Dans cette vidéo, je vous explique les risques associés à l’utilisation d’un oscilloscope pour sonder le secteur (120V/230V CA). Je vous donne quelques suggestions et recommandations sur comment le faire de façon plus sécuritaire.

Testeur de polarité « Powerpole »
Dans cette vidéo Randy Hall K7AGE vous montre comment construire une simple LED rouge / vert  polarité testeur. Avec un peu de loi d’Ohm

Comment construire un Testeur de Polarité « Powerpole »

Comment souder des connecteurs « Powerpole » ICI
Installation des connecteurs Powerpole  ICI

Test des antennes HF est une chose délicate à faire. Les Tests simplede l’antenne sont rarement concluants et sont plus souvent qu’autrement, ils sont tout simplement déroutant. SOTABEAMS a mis au point une nouvelle façon de tester les antennes, les emplacements et de surveiller la propagation à l’aide du système WSPR.
Le système SOTABEAMS se compose de deux parties; WSPRlite une balise WSPR avec contrôle de puissance électronique et DXplorer.net un site d’analyses de données.
WSPRlite envoie une transmission test qui est reçue par des centaines de stations à travers le monde. DXplorer.net est un système basé sur le Web qui rassemble ces rapports et les présentent d’une toute nouvelle façon, permettant à l’utilisateur de vérifier les performances DX de leur système d’antenne. Cependant, le vrai « break-though » est la capacité de comparer les systèmes en temps réel et partout dans le monde. DXplorer.net le fait d’une manière simple et intuitive vous permettant de voir quels changements de différence votre système d’antenne fait vraiment à ses performances de DX.
Plus d’informations sur WSPRlite et DXplorer.net est disponible ICI

ros-mtre-f5nbROS-mètre HF Réalisation/thème et variations par F5NB

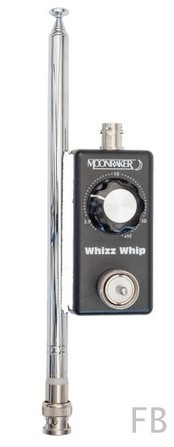

antenne-reelle-telescopiqueInformations sur le produit « Moonraker Whizz Fouet BNC antenne QRP HF / VHF / UHF »
Le Moonraker Whizz Fouet QRP est une mini-antenne QRP réelle, accordable sur une gamme de fréquences de 80m à 70cm bande et max. 10 watts de puissance d’émission. Mais il est également une antenne de réception Ondes Courtes idéal pour les récepteurs du monde, les scanners de radio, large bande récepteur, etc.

A l’extrémité de transmission de 3,5 à 450 MHz et max. 10 Watt
A la réception de 60 kHz à 500 MHz – Réglage définissant le meilleur résultat (S-mètre ou le résultat d’ écoute)
Livré : le Moonraker Whizz Whipp QRP avec une antenne télescopique BNC qui a une longueur maximale de 130 cm. Le contrôleur d’accord dispose de 47 paramètres. Le réglage est divisé en résultats pour chaque gamme de fréquences.

La bande de mètriques en utilisant naturellement l’antenne avec une prise BNC fourni qui est accordé seulement une très faible bande passante, même avec « un travail de précision»sur 80m,  le SWR est influencé même par un léger changement de la position de l’antenne.

Ici, vous devriez peut-être réfléchir à l’utilisation d’un petit de construction avec du fil de bricolage pour des antennes plus longues = Résultats de la meilleure coordination dans les bandes supérieures.

Sur les bandes HF  plus élevé un accord est toujours  mieux et plus facile . Comme plus d’informations, nous vous recommandons le fichier PDF de RADCOM.

Destiné à un usage  intérieur uniquement !

Le Whizz Fouet est un soi-disant une antenne intérieure et qui ne convient pas pour le montage extérieur, car ils ne sont pas assez imperméable à l’eau et le bouton dépend de gamme de fréquences aussi nécessaire souvent pour un réglage.

Pour les fans de QRP et les auditeurs en ondes courtes!

Le Whizz Fouet est fait pour les émetteurs-récepteurs HF, tels que le Yaesu FT-817ND – presque plug and play. Le max. La puissance de transmission est de 10 Watt AM / CW / SSB. Mais même pour les auditeurs en ondes courtes est le Fouet Moonraker Whizz antenne réelle à considérer:

  • Extrêmement compact (voir photo) monté avec peu d’effort
  • « Rassuré récepteur roadkilled » par sa bonne sélectivité
  • Dans certains cas, mieux que l’antenne active à large bande parce que le bruit inférieur.
  • Idéal pour les tests Prouvez propres conceptions d’antenne
  • Réflexions sur Whizz Fouet QRP

Antennes comme la Whizz Whipp c’est pas une  antenne miracle, mais on peut souvent se le demander . Positif et négatif. Il devrait être clair, ce n’est qu’un dipôle radiateur  de 130cm et une Antenne accordable, même jusqu’à 80 mètres. Au VHF et UHF devrait être une pensée sur l’utilisation de l’autre antenne de plug-in, ou vous devriez ici expérimenter avec différentes longueurs de radiateur. Jamais le Fouet Moonraker Whizz est une solution d’antenne pour les expérimentateurs qui voient de bons résultats bien que quelque chose ne fonctionne pas, c’est juste comme ça. Pour celui qui manipule, devrait plutôt rester loin de ces antennes.
Le Whizz Fouet ne nécessite aucun contrepoids, peut être expérimentalement mais – la fréquence sélectionnée – Lambda Clamp 1/4 long fil.

Source FunkTeknik ICI

w6pql-ban



w6pql

Super KITS de W6PQL!

mise-la-terreMise à la terre et les Radioamateurs!
Le comité EMC  du RSGB ont mis à disposition une nouvelle brochure sur la mise à la  Terre!

Le dépliant examine le contexte des problèmes de sécurité impliqués dans la connexion d’une fréquence radio (RF) de terre pour une installation radi amateur et dirige le lecteur vers les sections appropriées du Règlement sur les câblages courants IET (liste BS7671) 17e édition [Voir Réf 1 dans les notes pour le titre complet].

Lire mise à la terre et en l’Amateur Radio ICI

D’autres dépliants EMC peuvent être trouvés ICI
