Vous avez des problèmes de wifi ? Vous ne captez plus rien à 10 mètres de votre box ? Voici une réponse facile à réaliser : l’antenne yagi !!!
Ceci est un composant universel qui pourrait être utilisé dans n’importe quel circuit pour être dans un amplificateur, un tuner ou vous voulez. Cette partie doit être utilisée dans la plaque et aussi le circuit de production de puissance vers l’antenne à haute fréquence l’amplificateur de Kilowatt avec un léger changement dans l’épaisseur matérielle et proportionnelle à la tension de chaque circuit. J’espère que vous obtenez la forte et l’envie de construire un certain équipement CV, cette vidéo montre une production simple.
Dipôle et V inversé Basics antenne
Dans cette vidéo, Dave Tadlock KG0ZZ explique comment le dipôle et antennes de V inversé fonctionnent et comment construire une antenne HF. Comprend des conseils pour la construction, de montage et de réglage
Montre dipôle et V inversé Basics antenne
Cette photo extraordinaire pour moi de IV3VJH

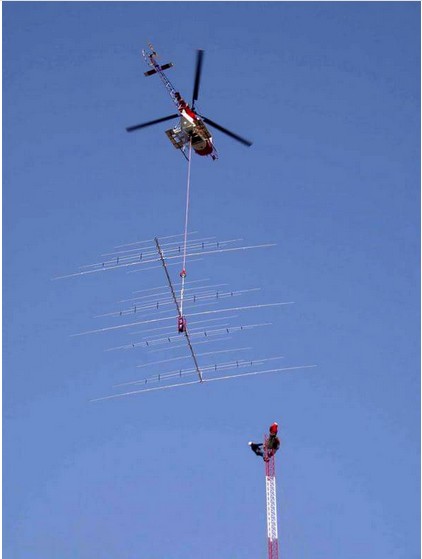

Pose d’une antenne sur une tête de pylône
Source Google++ ANRPFD et IV3VJH
Ici F4AVG, F4FWH et F4HJH aux claviers Crédit photos : DOM / F1CNB
De bons moments conviviaux : Les ateliers techniques du samedi, se poursuivent pendant la période de vacances, permettant de développer des projets tant au point de vue transmissions numériques que conceptions d’antennes……
Test de réception avec un Minifouet fait maison (PA0RDT projet) entre 270 et 14 kHz convertis sur 28 MHz. L’antenne est montée au-dessus de 3 m le poteau(pôle) de fibre de verre et il n’utilise pas la tige moulue. Dans le front du récepteur j’utilise en-haut-un convertisseur fait maison approprié (avec SO42P). L’endroit où j’ai testé cette configuration était à Candido San Innichen au Sud-Tirol, 4 km de distance de la ligne avec les frontières italienne et autrichienne…..

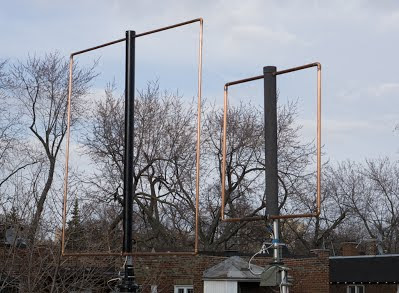

Antenne magnétique POUR 180-1300 kHz
ANTENNE ECRAN MAGNETIQUE
POUR 180 … 1300 kHz
par Peter I2BUM
L’article qui suit est le bulletin Extrait CQ MILAN # 443 ICI publié par ARI Milan (IQ2MI) est une antenne intéressante / collecteur; Les photos suivantes de la vue aérienne au cours de la Messe Ham en Allemagne.
Ça fait un paquet de temps que je voulais me fabriquer une antenne performante pour faire du DX sur 144 Mhz en portable. Je disposais d’une Yagi 5 éléments mais je voulais plus gros !
Aussi, je me suis mis en tête de construire une 9 éléments. Mes recherches sur le net se sont arrêtés sur ce schéma:
Le Cross Country Wireless ont publié une Antenne HF boucle active avec une gamme de fréquence de 200 kHz à 70 MHz avec une couverture étendue jusqu’à 148 MHz.
L’antenne peut être utiliser pour tous les LF, HF MWavec un suivi professionnel et de l’écoute des Ondes Courtes. Elle peut également être utilisé pour la réception FM VHF et donnera aussi une réception VHF aviation lorsqu’elle est montée à l’extérieur.
L’antenne fait 1,3 m c’est une l’antenne Loop triangulaire (51 « ) de large avec un amplificateur à haute dynamique intégré à faible bruit dans la gamme RF. Une unité de base permet une alimentation en 12V à être alimenté à la place un dispositif d’alimentation par câble Ethernet à l’antenne. La consommation de courant de l’antenne est 150 mA. L’unité de base a aussi un séparateur à deux voies pour fournir deux sorties RF distinctes.
L’antenne permet d’être utilisé à l’intérieur avec le rejet bruit RF Local avec de bons résultats là où l’installation extérieure est interdite. En plus des excellentes propriétés de rejet de bruit locaux de l’antenne Loop, l’isolement du transformateur, mode commun étouffe et les paires équilibrées à l’aide d’un câble Ethernet ce qui permet d’éliminer le bruit RF loin de l’élément d’antenne.
L’antenne est construite à partir de fibre de verre et en acier inoxydable avec une boîte de polycarbonate abritant l’amplificateur. Pour une installation extérieure d’un support de montage lui permet d’être monté à un 50 mm (2 « ) poteau, en utilisant une pince ou d’un raccord de 25mm (1 ») en utilisant une pince Stauff pour montage sur mât Clark ou Hilomast mâts télescopiques.
L’antenne peut être rapidement montée et démontée pour permettre un fonctionnement portable à partir de sites temporaires d’écoute avec un rangement compact et une installation facile dans les zones à accès restreint.
Les connecteurs BNC femelles sont utilisés pour les ports de sortie HF sur l’unité de base. La HF de puissance permet une protection sur l’antenne et les sorties de RF permettent à l’antenne pour être utilisée très proche (> 2m) pour transmettre des antennes et de tolérer une connexion intempestive d’un émetteur aux prises de sortie RF pour une courte période (150W pendant 30 secondes) sans dommage. L’antenne pourrait être montée sur une poutre pouvant tourner avec la HF comme une antenne de réception à faible bruit.
L’antenne est fournie avec 20m de câble Ethernet et un kit de montage avec accessoires pour le montage d’un mât de 50mm (2 « ) ou 25mm (1 ») de diamètre.
L’antenne est maintenant en production. ICI
Comment commander le kit
Dépôt R150 y compris l’emballage et d’affranchissement dans le compte d’affectation spéciale pour le développement de radioamateur SA.
Envoyer une preuve de paiement et de votre nom, prénom et adresse de livraison (postal) saardt@intekom.co.za
Marquez l’ordre de LP de ligne d’objet
Coordonnées bancaires:
SA amateur Development Trust Radio
ABSA Bank Menlyn 632 005
N ° de compte: 560 142 722
Un projet de dimanche après-midi qui est intéressant à utiliser et peut être vraiment utile.
C’est une belle journée et vous appréciez votre passe-temps, puis soudain un coup de tonnerre annonce le départ de la course vers l’antenne. Pouvez-vous déconnectez les antennes HF avant le prochain coup ou allez-vous maintenir le connecteur dans votre main jusqu’au prochain éclair . Nous en avons tous été là, nous essayons et retirer les prises avant qu’il n’arrive malheur, mais parfois nous sommes pris de court.
Ce dispositif appelé avertisseur et détecteur de foudre, il vous donnera un avertissement d’un coup de foudre et avec un peu d’imagination et d’ingéniosité amateur vous pouvez l’utiliser pour couper des choses avant et pendant une tempête.
Le dispositif est très simple, il mesure la charge statique entre les nuages et la terre et la charge s’accumule avant la tempête les voyants vous montre la charge d’intensité croissante. Il est très intéressant d’observer le mouvement du type d’onde que les signaux dirigés augmentent et diminuent, que les augmentations et les diminutions de charges statiques, comme l’approche d’une tempête, et la baisse soudaine de la charge quand un éclair se produit.
Comment ça marche
Une petite antenne tige télescopique ou unique de environ 1 mètre de longueur est relié à la tige d’un petit microprocesseur, avec une résistance d’atténuation, la diode Zener et d’un condensateur, tous connectés à l’alimentation négative.
La tige reprend la charge électrostatique avec les autres bruits électroniques. La résistance est réglable et s’assure que le niveau correct peut être défini sur la broche de microprocesseur. La diode Zener protège la broche du microprocesseur plus de tension, et la capacité ralentit les bords rapides de la foudre afin que la Zener peut les bloquer.
Le microprocesseur mesure les composantes de la tension AC et DC sur la broche d’entrée afin de déterminer si le résultat est compris entre quatre niveaux de réglage. Lorsque chaque niveau se produit le voyant approprié s’allume. Aucune charge sur la tige et le fond mené clignote chaque seconde pour vous montrer l’unité est vivant et le microprocesseur fonctionne. Lorsque le voyant reste allumé inférieur puis une petite charge est présente. Lorsque la charge augmente la led s’allume à côté et il porte sur l’augmentation jusqu’à ce que le dessus conduit est allumée.
Lorsque le toit est allumée puis conduit une grève est immanente, à ce moment vous vérifiez vos plates-formes de dommages.
Vous trouverez un lien d’option sur le PCB LK1. Lorsque cela est relié en permanence au bas de LED clignotera à chaque fois une LED est de nouveau allumé. Cela vous permet de déconnecter la LED et connectez une petite sirène avec une diode à travers elle au fond mené. Cet accord donnera un avertissement sonore lorsque les conditions changent. Le 1 seconde flash pour montrer l’unité est connectée et de travail est supprimé alors quand vous venez de le bip. Tout sera tranquille jusqu’à ce que la charge s’accumule alors vous entendrez le signal sonore et connaître le plaisir a commencé.
La construction n’est pas critique, le conseil peut être fait sur l’image donnée, sinon l’appareil peut être faite sur Veroboard . La forme de ce PCB a été adapté pour tenir une petite boîte 72 x 50 x 22 mm. La photo montre l’appareil équipé de la boîte. Le reste de la construction est de bon sens.
Ce micro-contrôleur
Vous aurez besoin d’un micro-contrôleur Pic 12F675 DIL qui a le firmware programmé en elle. Si vous n’avez pas utilisé un micro contrôleur avant le moment est venu de commencer. On ne peut échapper si vous voulez construire un projet de type aujourd’hui, vous devez maîtriser ce processus qui est très facile et c’est un projet idéal pour vous de prendre un nouveau départ.
Le détecteur de foudre est maintenant disponible sous forme de kit
John Willescroft ZS6EF Source de l’article ICI
Farhan de VU2ESE est connu pour être l’auteur des transceivers Bitx et Minima. C’est surtout un fervent partisan de la construction OM et du QRP. Il partage ici ses travaux autour d’une boîte d’accord symétrique pour antenne dipôle multi-bandes.
Son antenne de prédilection est le dipôle alimenté au centre par ligne symétrique ce qu’on appelle communément en France une Antenne Lévy. Pour la faire fonctionner en multi-bandes, il utilisait jusqu’à présent une boîte d’accord de type Z-Match mais celle-ci s’avérait trop délicate à régler, la plage d’accord trop juste et l’accord trop pointu.
Il a donc décidé de faire une petite étude personnelle en se basant sur le travail de AG6K (lire l’article complet de QST par AG6K). Les résultats de ses travaux et le schéma complet du montage sont sur son site ICI
Source de l’article XV4Y ICI
