Composants HF-CV-Balun+++

TU-1

TU-2

  • Travailler sur 40m à la bande de 10m
  • Impédance maximale sur 40m: 2K, au-dessus de 30 m: 4K
  • Travailler avec une puissance de 20W
  • QRP tuner manuel pour long fil
  • QRP wattmètre
  • QRP SWR
  • Affichage clair mètres
  • Pas besoin de batterie
  • Manuel MT1

Source de l’info Twitter ANRPFD et Youkits ICI

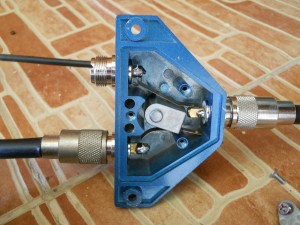

Commut-HF-2direct

Crédit Photo XV4Y

Quand je suis passé chez mes parents au mois de juin, j’en ai profité pour faire quelques emplettes. En plus d’un peu de matériel informatique (disque SSD pour donner un coup de jeune à mon iMac early 2008), j’avais besoin d’un commutateur d’antenne deux voies. Ayant récupéré un peu de câble coaxial dans le grenier de mes parents (8m de RG-213 et 10m d’Aircom, merci tonton F1GUM), il me fallait aussi des PL-259…..

……j’ai pu le tester. Sur la position numéro 1, pas de problèmes, par contre sur la position 2, la réception devenait bien silencieuse et le ROS infini. J’ai commencé par soupçonner mon connecteur PL et l’antenne elle-même (le dipôle bandes-basses), mais après quelques tests rapides c’est bien le commutateur qui avait un problème. Je l’ai donc ouvert et j’ai tout de suite compris le problème! Si mécaniquement cela correspond à ce que je pensais voir dans ce type de commutateur et ne pose aucun problème pour de la HF même jusque 50 MHz, il y avait un gros défaut dans l’unité qui m’était livrée. Regardez la photo , et vous verrez qu’un pivot vient écarter une ou l’autre languette métallique. Une des deux languettes était trop longue et était en permanence en contact avec le plot central. J’ai donc du la replier un peu plus et tout était rentré dans l’ordre!….Suite de l’article complet sur XV4Y ICI



MTV2_tunerSpécialistes de radio portatifs SOTABEAMS a mis en place une version du kit de leur QRP populaire Tuner pour la Montagne.

Le Tuner Montagne est conçu pour être utilisé avec des antennes demi-onde alimenté par une extrémité à partir de 40 jusqu’à 17 mètres.

La conception unique permet au tuner Montagne à accrocher le long de l’extrémité de l’antenne qui rend plus facile à utiliser. Il fournit également une possibilité de fixation à utiliser avec le tuner d’un système d’alimentation élevée. Cela permet de réduire les pertes en gardant l’extrémité de l’antenne au dessus du sol.

Le Tuner Montagne est désormais disponible prêt à l’emploi ou en kit.

Le Tuner QRP Montagne est évalué à 6 Watts. chez Sota Beams ICI

Source Southgate News



ROS_ROSmètre_EmetteurLe ROS-mètre est un appareil qui est prévu pour mesurer le Rapport d’Onde Stationnaire qui existe dans une ligne lorsque l’impédance de la charge est différente de son impédance caractéristique. Mais il sert le plus souvent à déterminer un facteur de désadaptation. Dans cet article nous allons voir le ROS, son effet sur l’émetteur, le principe de fonctionnement du ROS-mètre, et en annexe, analyser la nature du comportement des lignes HF.

ROS_ROSmètre_Emetteur

Source F6KRK ICI

BCMerci à K4Splinter 2 kit breadboard radioSWL d’avoir présenté ce producteur de kit que je ne connaissais pas.

W4FSV de BreadBoard Radio propose des kits vraiment originaux (ça devient rare) et à des tarifs très appréciables. Le port est compris pour les USA mais un supplément est nécessaire pour les autres pays. Une “ligne” complète est possible avec le transceiver Splinter II, le filtre audio Toothpick et la boîte d’accord Matchstick……suite de l’article sur XV4Y ICI

Coupleur-T

Le schéma de ce coupleur très classique est celui publié sous la plume de F5NGZ.

Il s’agit d’un filtre passe-haut en T constitué d’une self d’inductance variable et de deux CV. Chacun de ces CV de 2x125pF a une capacité de 250 pF après avoir mis les deux cages en parallèle.
On pourrait utiliser une self à roulette mais voici une solution peut-être moins pratique mais bien plus économique et qui évite un commutateur de bande : la self avec « curseur baladeur » qui permet de choisir le nombre de spires en manœuvrant une tirette.
Le circuit à droite dans le boitier est un coupleur directionnel qui permet de mesurer la puissance réfléchie. On se référera à l’article cité pour avoir le schéma de cette sonde.
Ce type de boîte d’accord permet d’adapter l’impédance d’un bout de fil (ce qui ne veut pas dire qu’on en fait une vraie antenne !) pour que l’émetteur ne se rende compte de rien.

Source du système F6BPO/F5ZV ICI

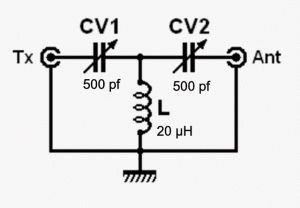

Boite-accord-F4GTG

Voici ma boite d’accord

Made in F4GTG

BC-F4GTG-11

Crédit Photo F4GTG



SWL-ANT-SPLIT1Après le séparateur « ou » multicoupleur « cut professionnel présenté dans le post précédent un circuit simple, avec des composants passifs, certainement à la portée même de  ceux qui ne sont pas très familiers avec le bricolage, mais qui veulent s’essayer à une simple DIY.

Le circuit que nous atteindrons est tirée du site WebIC  et fonctionne bien à partir de 100 kHz et un peu moins de 60 MHz. La perte d’insertion ne dépasse -3  dB d’insertion dans la partie centrale de la gamme couverte pour atteindre les extrémités de la gamme de pertes de toute évidence un peu plus élevés, même discours pour la séparation optimale entre les deux récepteurs dans la partie centrale moins efficaces aux extrémités de la gamme de emploi.

Une description détaillée du projet, dans la langue anglaise est sur ​​la page dans la section du site mentionné ci-dessus SWL ICI dans lequel on retrouve les photos qui montrent comment l’auteur a fait le tour.

Ma version est tout « dans l’air » contenue dans un récipient métallique 55×75  j’ai utilisé des connecteurs BNC de la SO239 moins encombrant utilisé par l’auteur. Les photos, je pense sont plus claires que toute explication…..Suite de l’article sur RADIORAMA ICI

TF3LJ_50MHz-SWRMeter

Wattmètre ROSmètre opensource TF3LJ

Loftur TF3LJ a lancé un projet très intéressant, celui de construire un appareil de mesure essentiel à tout radioamateur : un Wattmètre – ROSmètre.  Son projet présente l’intérêt d’être ouvert à tous et d’utiliser un firmware écrit avec l’IDE Arduino. Du point de vue matériel, il utilise un micro-contrôleur Teensy 2+, des amplificateurs logarithmiques AD8307 et un écran 4×20 avec contrôleur compatible HD44780. A noter qu’au choix les ADC 10bits interne du micro-contrôleur ou des ADC externe 12-bits AD7991 d’Analog Device peuvent être utilisés. Le firmware les détecte automatiquement.

 Les caractéristiques sont les suivantes :

Mesures allant du µW au KW et de 200Hz à 50 MHz

Info Newsletter et la suite sur le site de XV4Y ICI

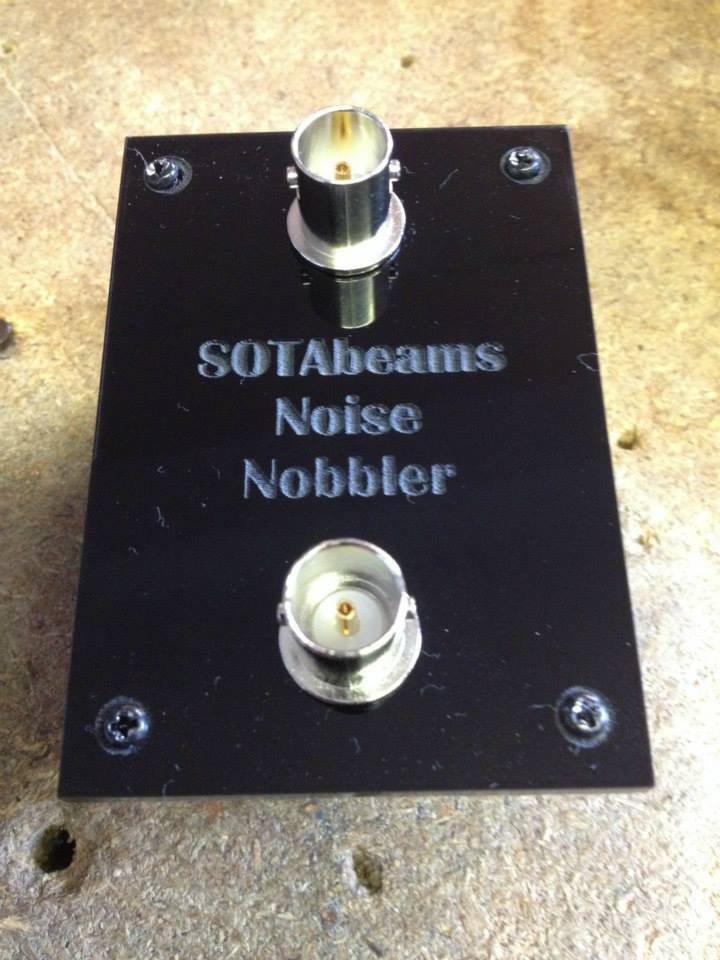

sota-beams-noise Le Bruit reçu et le RFI sont souvent un problème pour les Radioamateurs. Arrêt bruit et RF sur les départs peut être utile.

 Pour rendre la tâche de diagnostique et de guérir les problèmes de bruit faciles, SOTAbeams a mis en place leur Nobbler de bruit.

 Le Nobbler du bruit est une self  en  mode commun connectér avec d’excellentes performances à travers le spectre HF. Parce que le bruit Nobbler offre des performances prévisibles, il élimine une grande partie de la conjecture qui peuvent résulter de l’utilisation de solutions de rechange inconnus et potentiellement inappropriés tels comme clip de ferrites ou bousculade plaie étouffe.

 Le SOTAbeams bruit Nobbler est doté de prises BNC et est évalué à 125 Watts…..La suite ICI

Source Southgate News

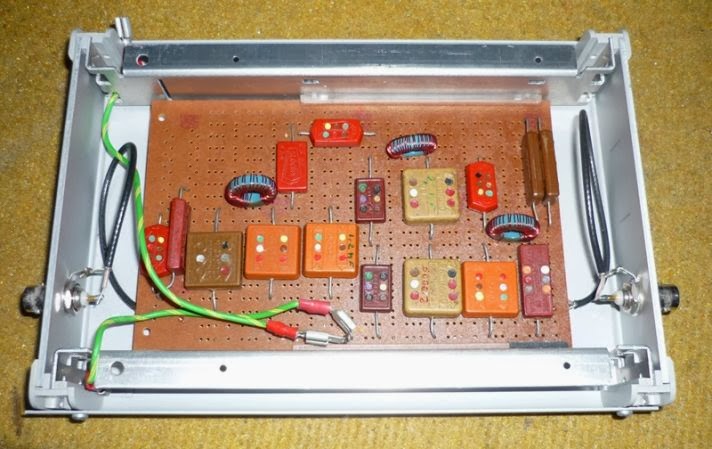

filtre 160m f6aojF6AOJ, nous présente aujourd’hui sa réalisation d’un filtre pour le 160m, tout y est parfaitement décrit. Dans le même temps jetez un oeil à sa présentation « bandes basses 160/80m » de 2007 chez F6KVP. La suite de l’article sur FK8RO  ICI et F6AOJ ICI .

Balun-1-1

Schéma vu sur Facebook

Contact avec YO5BZZ ICI
