Amplificateurs

pa-03-20

Info de Facebook ADRV et ANRPFD

IR7017A_LRES2International Rectifier étend son catalogue de MOSFET de puissance StrongIRFET 60 V, disponibles en divers boîtiers. Dotés d’une très faible résistance à l’état passant (Rds(on)), ces nouveaux MOSFET sont conçus pour un large spectre d’applications industrielles incluant l’outillage électrique, les inverseurs pour véhicules électriques légers, les commandes de moteurs DC, la protection de batteries Li-ion et le redressement synchrone côté secondaire des alimentations à découpage ou SMPS (Switched Mode Power Supply).

Disponible en traversant et en CMS, cette famille de 19 StrongIRFET 60 V comprend l’IRF7580M, en boîtier DirectFET Medium Can (ME) ultra-compact, à forte intensité pour applications industrielles compactes de forte puissance.

Leur résistance à l’état passant (Rds(on)) extrêmement faible améliore les performances en basses fréquences….suite de l’article d’Elektor ICI

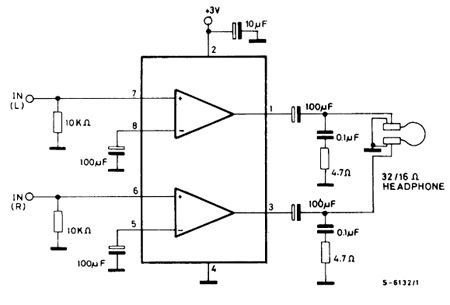

TDA2822Andrew Ellis, NO6E maintenant retraité ingénieur de diffusion, j’ai grandi à détester le LM-386. Il m’a toujours semblé être difficile de le contrôler et il était sujet à oscillations.

Ma propre solution était de passer à une autre puce pour les amplis audio. Mon choix c’était porté le TDA2822 qui  est peu coûteux et facilement disponible chez Mouser, Digikey et autres.

C’est un double ampli, ce qui est pratique pour la stéréo, mais je l’utilise en mode pont, même si je le  conçois comme un ampli mono. Mon choix c’est  porté sur le boîtier SOIC-8, qui est assez grand pour être facile à utiliser, mais aussi d’économiser l’espace sur  une carte PC du DIP-8 qui est généralement utilisé sur le  LM-386.

Mes conseils généraux sont de  soigner l’alimentation pour la  circuit intégré que vous utilisez. J’ai souvent utilisé 4,7 ohms ou plus dans la ligne d’alimentation, et j’ai essayé  à proximité de la puce un électrolytique de  0,1 uF et un condensateur puce de 20-100 pf.

Mais le conseil le plus important d’apprivoiser l’IC ampli audio  est de relier un petit condensateur puce habituellement de  33pf ,  entre  les entrées inverseur et non-inverseur….
Andrew Ellis, NO6E, est un collaborateur spécial à AmateurRadio.com et écrit depuis l’Oregon, Etats-Unis.

Source AmateurRadio.com ICI

NDLR: Merci pour l’info  du SWL Giovanni F-70233!

Ampli-50MHz-F6CSXJ’avais projeté depuis longtemps de réaliser un petit amplificateur linéaire pour suivre mon FT817. La partie mécanique de la réalisation m’avait fait repousser ce projet, jusqu’au jour où je suis tombé par hasard, lors d’une brocante OM, sur un lot d’amplificateurs prévus pour la bande CB. La solution était là : une boîte toute faite avec un design sympathique, tous les composants nécessaire déjà en place, le tout pour un prix dérisoire. Je fis donc l’acquisition d’une paire de ces amplis (toujours se donner le droit à l’erreur!).

Le but de cet article est de montrer comment on peut transformer un ampli CB tout à fait ordinaire en un ampli 50 MHz de bonne qualité moyennant quelques modifications simples.

Le modèle que j’ai modifié est le L92 fabriqué en Italie par Albrech Electronic. C’est un ampli capable de délivrer une cinquantaine de watts sous 13,6 V (MRF450A), muni d’un radiateur sur le dessus et d’un vumètre en face avant…..la suite de l’article de F6CSX ICI

3d-printed-disney-research-speakersDes membranes de haut-parleurs imprimées en 3D, voilà une innovation inattendue. On en mesurera toute la portée en imaginant que cette membrane pourra prendre n’importe quelle forme. Il ne s’agit plus d’intégrer des HP à un objet pour les sonoriser, c’est la surface entière de l’objet qui devient HP.

Ce procédé a déjà donné naissance à des objets inhabituels, tous capables de reproduire des fichiers audio de haute qualité sur la totalité de leur surface. Le niveau sonore de ces haut-parleurs électrostatiques atteint 60 dB. On sait que, sur ce type de transducteurs, une fine membrane conductrice vibre quand un courant approprié est appliqué à l’électrode placée en-dessous. C’est la force électrostatique, qui en déformant le diaphragme, crée des ondes sonores…..la suite de l’article d’Elektor ICI

LM386-ampli-OP« L’amélioration de la LM386 Amplificateur audio» est le titre qui inspire toujours la colonne du révérend George Dobbs G3RJV dans ce mois-ci « pratique sans fil » . George parle de l’amplificateur de base avec un gain de tension de 20 (26 dB) et comment il est simple pour augmenter le gain à une valeur allant jusqu’à 200 (46 dB). L’article montre ensuite comment il peut être construit de style mort-bug.

Puis il continue à parler de divers moyens d’améliorer le circuit tel que pour la réduction du souffle et le gain encore plus élevé. A cet égard, il mentionne également mon article «Libérer le LM386″ de SPRAT à l’automne 2003. Ce circuit était une version améliorée du circuit à gain élevé de Kazuhiro Sunamura JF1OZL. Fondamentalement, il augmente le gain de plus de 70 dB, il suffit de prendre un haut-parleur. Mon circuit ajoute également un filtre passe-bande. Tout ceci est réalisé en ajoutant seulement cinq composants passifs à l’amplificateur de base. Le circuit a été récemment revu à SPRAT par Johnny Appel SM7UCZ. Il a ajouté une paire de  Darlington 40 dB pré-amplificateur pour encore plus de gain.

LM386-schemaLe filtrage passe-bande (pas passe-bas comme le mentionne G3RJV) est due à la résonance série de 100 uF et 1 mH qui se passe à environ 500 Hz rendant une belle filtre CW….la suite de l’article sur le Site ICI

Source de  Sverre LA3ZA

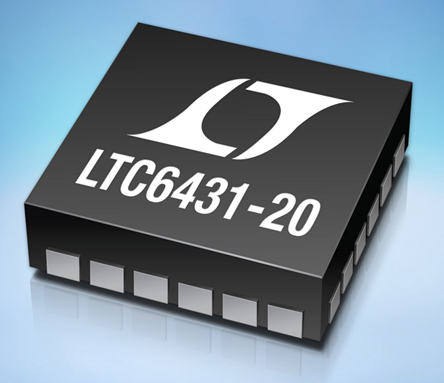

LTC6431-20Linear Technology propose un amplificateur de gain fixe, à entrée et sortie unipolaire, 20 MHz  à 2 GHz, qui présente un point d’interception du troisième ordre de sortie (OIP3) remarquable de 46,2 dBm et un facteur de bruit de 2,6 dB. Son point de compression en sortie à 1 dB (OP1dB) est le meilleur de sa catégorie à 22 dBm.

 L’adaptation d’impéance (50 Ω) de l’entrée et de la sortie est interne, sur une plage de 20 MHz à 1,4 GHz, avec un gain en puissance constant à ±0,5 dB de 20 dB dans la bande de fréquences. L’adaptation d’impédance interne simplifie la conception et facilite la mise en cascade, en utilisant un minimum de composants externes. Chaque amplificateur requiert seulement un condensateur de blocage du continu en entrée et en sortie, avec une bobine d’arrêt pour polariser sa sortie en collecteur ouvert.

Fabriqué à partir d’un processus de pointe en SiGe et BiCMOS, le LTC6431-20 présente un fonctionnement d’une stabilité exceptionnelle, tout en tolérant des variations de la tension d’alimentation et de la température.

 Le LTC6431-20 est approprié à l’amplification des signaux FI et RF dans les émetteurs-récepteurs à faible distorsion ou les récepteurs à des fréquences jusqu’à 1,5 GHz….Suite de l’article et des caractéristiques sur Elektor ICI

VU2ESE_RF386_Linear_Minima

RF386 : un ampli linéaire QRP HF innovant par VU2ESE

Amplificateur linéaire HF RF386 par VU2ESEAshar VU2ESE, le père du Bitx vient de publier un design très original pour réaliser un ampli de puissance, parfait compagnon à son nouveau transceiver QRP le Minima.

Cet amplificateur est innovant à plusieurs titres. Tout d’abord il n’utilise que des couplages R-C, avec un seul bobinage (transformateur bifilaire sur FT37-43)…..la suite de l’article de XV4Y  ICI

HLA-300

Crédit photo de İsmail Karataş.

RM Italy HLA-300

  • Type: Tous modes Amplificateur Linéaire HF
  • Bandes de Frequences: 1.8-30 MHz
  • Tension: 12-14 VDC
  • Intensité : Max 45 A
  • Puissance Excitation: SSB: 2-20 W
  •                                          CW: 1-15 W
  • Puissance Maximum de sortie: SSB: 400 W PEP
  • CW: 300 W
  • Impedance: 50 ohms, SO-239
  • Dimensions (W*H*D): 191*66*450 mm
  • *Weight: 3 Kg

Manufactured: Italy, 20xx-20xx (Discontinued)

Source Facebook ANRPFD

TELZETUn fabricant d’amplificateurs peu connu bulgare (LZ1DB), qui propose six versions. ….

La suite sur FK8RO ICI

ame-al-80b_ml

Amplificateur, un 3-500ZG importation Tube, 1000 W sortie PEP, 160-15 mètres, 120 VAC, 12 A max.

Marque: Ameritron

Numéro de pièce du fabricant: AL-80B

Type de partie: Amplificateurs
DXE Référence: AME-AL-80B
Type d’amplificateur: Tube
Amplificateur couverture Band: 160-15 mètres
Amplificateur Export: Non
Amplificateur PEP Puissance de sortie: 1000 watts
Amplificateur de puissance d’entrée: 100 watts
Amplificateur de tension d’alimentation: 120 Vac
Courant de ligne maximale: 12 A
Alimentation externe: Non
Line Cord fiche NEMA 5-15P, 120 Vac
Amplificateur Largeur: 14.500 po
Amplificateur Hauteur: 8.500 po
Amplificateur Profondeur: 15.500 po
Amplificateur Poids: £ 48,00.
Quantité: Vendu à l’unité.
La suite de l’article sur DX Engenering ICI

FR-QWATTLa tradition elektorienne des amplificateurs audio de puissance ET de qualité a été relancée dans le numéro de septembre 2013 avec la publication du Q-Watt, entièrement conçu et mis au point par le département audio du labo. Certains des prédécesseurs de ce nouvel ampli avaient atteint un statut quasi légendaire, tous ont contribué à l’édification, étalée maintenant sur plusieurs décennies, d’une bibliothèque de schémas de référence.

 Elektor ne se contente pas de publier pour ses lecteurs audiophiles des études de de schémas électroniques avec ou sans circuits imprimés, mais propose aussi, pour certains montages, un kit afin d’en faciliter la construction. C’est le cas de ce nouvel amplificateur analogique, appelé Q-Watt.

Deux de ses meilleurs atouts sont la transparence du circuit et son faible encombrement, au service d’une puissance qui dépasse 200 W dans 4 Ω. Sa faible distorsion harmonique (0,0009 % @1 kHz, 100 W/4 Ω) est à mettre en grande partie au crédit d’un étage d’entrée intégré, le LME49811 de Texas Instruments…..suite de l’article sur Elektor ICI

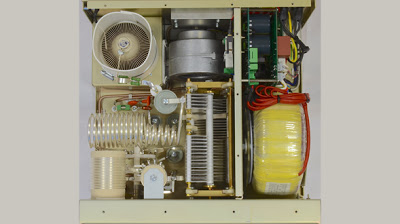

om-powerNouvel amplificateur chez OM Power, sous la déclinaison « OM 2000+ ». Ce dernier couvre les bandes du 160 au 6m. Une tétrode FU-728F permet avec 40 et 60 watts en entrée, d’obtenir 2kw en HF1,5 sur  0 MHz et 1,5 kw en RTTY. Poids de 24 Kg.

Source FK8RO ICI

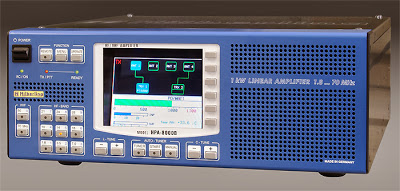

hpa8b_fv_bb_700Nouvel amplificateur MOSFET chez HILBERLING, couverture de 1.8 à 70 mHz, 1 kW, tuner incorporé, quatre sorties coaxiales en fiche N, deux entrées pour transceiver en fiche N également, alimentation 220 V, CAT, protections diverses, deux couleurs, disponible en 2014, pas de prix annoncé. Il sera surement exposé au prochain salon allemand l’été prochain…la suite de l’article sur FK8RO ICI

AMPLI 200WVoici un nouvel amplificateur analogique de grande puissance et de la meilleure veine, droit sorti du labo d’Elektor.

Jugez plutôt : avec une seule paire de transistors de sortie pilotés par un circuit intégré spécial, il sort plus de 200 W sur 4 Ω avec un taux de distorsion harmonique exemplaire.

Y en a qui disent que si vous trouvez que la musique est trop forte, c’est que vous êtes trop vieux.

Grand bien leur fasse, qu’ils se démolissent les oreilles, mais pas les nôtres ! Si vous avez envie ou besoin d’un nouvel amplificateur audio de puissance simple à construire, vous le trouverez dans l’e-choppe sous forme de kit partiellement assemblé ICI en version mono ou stéréo à un prix d’autant plus attrayant que, jusqu’au 15 novembre, vous pouvez le commander franco de port, soit une économie supplémentaire de 8,50 € !

Lien pour la liste des composants ICI
