Amplificateurs

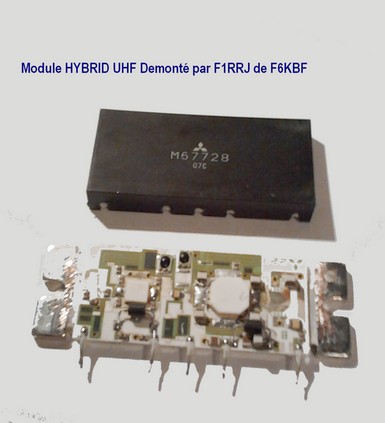

Hybrid-uhf

schematic-u3-100w-560x381Antonio IK1HGI nous propose son amplificateur 100W Moyenne Fréquences, spécialement étudié pour suivre une balise Ultimate 3 de QRP Labs ICI (http://funkperlen NULL.blogspot NULL.ch/2015/11/630m-band-ein-100-watt-verstarker-fur NULL.html). La bande de travail ciblée est entre 472 et 479 KHz avec une tension d’alimentation de 13,8V. Il utilise 3… La suite ICI

Suite de l’épisode 7 avec l’inclusion des composants dans de la résine polyester (avec les quelques difficultés qu’on peut rencontrer) et quelques vérifications de base sur le comportement.

Lextronic-catal-2016Consultez le catalogue LEXTRONIC (PDF) – Les indispensables 2016

Toutes sortes de Composants Électroniques

Les catalogues LEXTRONIC

  • Véritables « bibles » du développeur, les catalogues LEXTRONIC (version papier) sont généralement édités tous les 2 ans.
  • Vous trouverez ci-dessous quelques éditions consultables « en ligne ».





Un résumé du gain de l’ampli op – amplificateurs opérationnels donnant des informations sur le gain pour inverser et des amplificateurs de non-inversion: des formules, des détails, des exemples, des circuits.

Plus d’informations peuvent être trouvées ICI

Plus de vidéos ICI

Radio electronics.com

24 trous taraudés, 3 dia différents, 3 passes de fraiseuse, 1découpe plasma, y’a pas, c’est de l’électronique HF! de mar colanie @marcolanie (F6ITU)

sur Twitter/ANRPFD  ICI



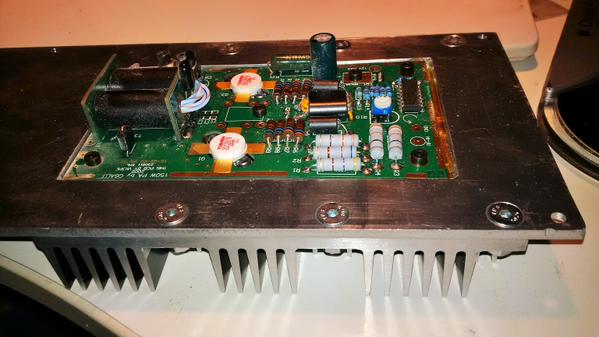

AMPLI-TRANS

RH33

VENTE ET REPARATION DE TOUS MATERIELS RADIO-AMATEURS

20140815_1426_pLe PGA103+ est un circuit-intégré de rêve pour réaliser des amplificateurs hyper fréquence car il a toutes les qualités. Il s’alimente en 5 Volts et son entrée et sa sortie sont à 50 Ohms. Il permet donc de réaliser des amplificateurs avec un minimum de composants. Plusieurs expérimentateurs ont décrit le montage qu’ils en ont fait, notamment WA5VJB, F6FKN, F1JKY, F6BVA et F4EMY. Voici ma propre version, qui a l’avantage de s’alimenter par le câble coaxial et d’être facile à réaliser par quelqu’un qui n’a plus ses yeux de 20 ans…..La suite ICI sur HB9AFo et F6EVT



Ce projet découle de la volonté d’offrir aux lecteurs une antenne active pour stimuler l’écoute de la radio sur les bandes HF et « en dessous » … Ayant déjà un peu d’expérience dans le passé, j’ai décidé d’essayer de concevoir un nouveau produit, comme toujours facile à reproduire, fiable et une certaine « personnalité ».

Pour maintenir la taille compacte j’ai décidé de développer un capteur de champ électrique, connu sous le nom «court monopole ».
Ces antennes appartiennent à la famille,  actives  et sensibles à la composante électrique du champ électromagnétique et le stylet sont probablement la version la plus connue et largement reproduite..

Ces antennes font usage de l’effet capacitif entre deux conducteurs isolés pour « extraire le signal du champ en arrivée.

AIR RADIORAMA Article de Pierluigi Poggi IW4BLG….La suite ICI

Preampli-IW4BLG

Alpha 9500 amplificateur linéaire Limite Autotune illégal en France (ampli 500 Wcc max)

L’Alpha 9500 est un amplificateur linéaire ordinaire. L’Alpha 9500 est l’aboutissement de plus de 40 ans de conception et d’ingénierie. L’Alpha 9500 est une technologie de pointe, la syntonisation automatique, amplificateur linéaire qui délivre sans effort 1 500 watts de puissance avec  peu de puissance en entrée  que 45 watts.

Caractéristiques principales:

  • Simple, facile à trouver, peu coûteux 3CX1500A7 / 8877 tube du type
  • Fonctionne sur toutes les bandes radio amateur – 160M travers 10M
  • Délivre Confortablement pleine limite légale sur toutes les bandes
  • Absence de limitation Duty Cycle – 100% de support, touche enfoncée
  • Construction robuste – Construit pour durer
  • Rapidement & tunes automatiquement pour correspondre à la fréquence d’entrée et de la charge.
  • Télécommandable – RS232 et port USB

Pour toutes les caractéristiques sur QRZnow.com ICI  et Facebook/Twetter ANRPFD

alpha9500

PC090105_320-Tout d’abord meilleurs voeux à tous pour 2015. Je n’ai pas écrit beaucoup sur le blog ces derniers temps. Je n’ai pas eu beaucoup à consacrer à la radio tout simplement, pris entre les fêtes et les occupations professionnelles. Voici un circuit amplificateur faible signaux simple qui pourra servir à ceux qui utilisent un DDS type AD9850 dans leur montages. Parfois le niveau en sortie n’est pas assez élevé, et un petit coup de pouce est nécessaire. La construction est simple et des transistors type PN2222/2N2222 peuvent être utilisés jusqu’à 30 MHz…..la suite de l’article et le schéma de l’ampli sur XV4Y ICI

preampli micro-F6CNKJe viens d’apporter une petite amélioration concernant le pré ampli de micro utilisé avec un micro electret.

Une petite astuce permet d’y intégrer facilement un contrôle grave aigue très efficace ……la suite de l’article et des Schémas sur F6CNK ICI

Ampli-OP-Analogs-DevicesHandbook Applications Ampli Opérationnel Analogs Devices

835 pages super pour les électroniciens





préampli-sv1afn

Préampli de SV1AFN Figue. 1 – Un conseil assemblé, 72 x 25mm Il y a des connecteurs SMA pour l’entrée et la sortie et un connecteur 2 broches MTA pour le courant continu (12V – 14V / 40mA max).

De nouvelles oreilles pour votre récepteur HF de  30 KHZ-30MHz!

Le montage a été testé avec succès avec un Gain de  15 dB de 0,5 à 30 MHz et a encore 8-10 dB de gain sur plus de 55MHz.

L a sortie  P1dB est à  + 15dBm et de facteur de bruit est d’environ 3 dB.

L’entrée et  la  sortie ont une impédance  de 50 ohms.
Cet amplificateur peut être utilisé avec un pré-amplificateur  à niveau faible de bruit  à large bande sur  des récepteurs.

Les deux J310 J-FET sont limités à environ 20 mA chacun. Le transformateur d’entrée T1 divise le signal d’entrée pour alimenter les deux des J-FET dans une configuration équilibrée, alors que T2 ajoute les deux signaux amplifiés en même temps. Cette technique améliore la 2ème performances de l’ordre de manière significative, car les harmoniques tout même s’annulent. R1 et L1 forment une rétroaction négative qui affecte….la suite de l’article de SV1AFN ICI .

Merci à Damien pour l’info.

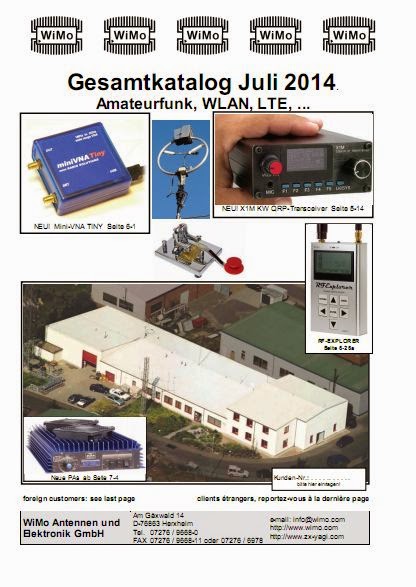

wimo072014Catalogue WIMO 07/2014!

Source de Freddy F5IRO ICI
