Quelques composants, un peu de soin, et nous voici possesseurs d’un appareil de mesure simple, performant, bien utile pour le réglage des antennes, par exemple. Une quantité d’appareils domotiques fonctionnent en 433MHz. La bande radioamateurs 70 centimètres et la bande libre dite PMR446 sont également considérées.

*

*

*

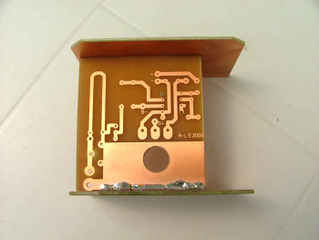

Le montage est simple à réaliser, la seule exigence est le respect scrupuleux du tracé du circuit imprimé, une inductance y est placée.

Pour le reste, chacun pourra apporter sa touche personnelle suivant ses préférences.

A 15 mètres, la porteuse d’un PMR446 envoie l’aiguille du galvanomètre à la butée. En 144 et 868MHz, l’aiguille dévie à quelques mètres de la source VHF ou UHF, ce qui offre encore des possibilités d’utilisation dans ces bandes.

Venons en à la partie pratique.

Il faut rassembler :

-  50 X 55mm d’époxy pré sensibilisé double faces.
-  1 coffret Velleman G1098.
-  1 galvanomètre 100 µA.
-  1 bout de câble coaxial RG174.
-  1 prise SMA ou BNC.
-  1 une antenne ou un bout de fil soudé sur une fiche SMA ou BNC.
-  1 bouton de potentiomètre.
-  1 interrupteur ou inverseur.
-  1 pile 9 volts.
-  1 connecteur pile 9 volts.
-  1 chute d’époxy simple face.
-  du fil de câblage.

Résistances :
-  R1 = 2,2 K
-  R2 = 2,2 M
-  R3 = 56 K
-  R4 = 56 K
-  Pot = 10 K linéaire

Condensateurs :
-  C1 = 220 nF
-  C2 = 100 nF
-  C3 = 3,3 pF
-  C4 = 100 nF
-  CV = 2 – 30 pF

-  D = Schottky BAT42 ou similaire
-  Circuit intégré TL082

Voir la suite de l’article pour le montage et l’étalonnage ICI
