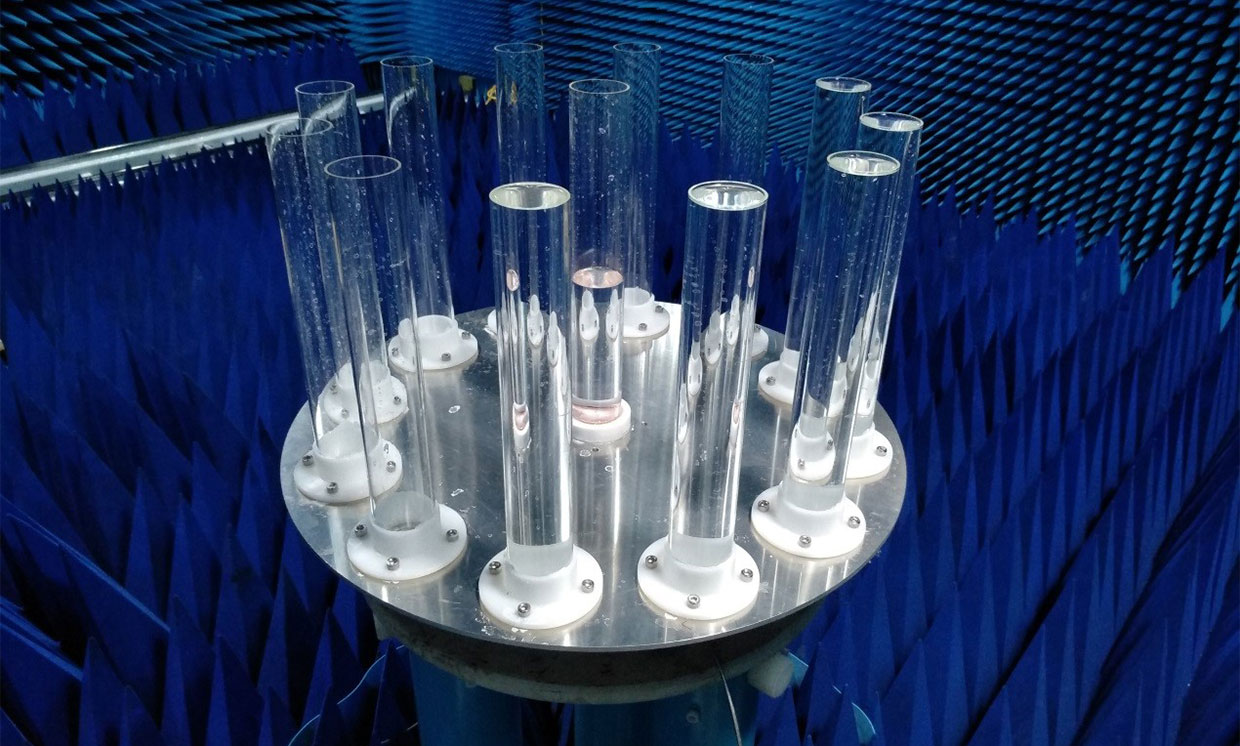

Photo: Lei Xing

Antenne d’eau salée et en plastique

Une nouvelle antenne utilisant de l’eau de mer et du plastique a été développée par Lei Xing et ses collègues du Collège d’ingénierie de l’information et de l’électronique de l’Université d’aéronautique et d’astronautique de Nanjing en Chine
IEEE Spectrum rapporte que des chercheurs ont mis au point un système d’antenne à base liquide reposant sur un ingrédient facilement disponible: l’eau salée.
L’antenne à base d’eau de mer qui atteint 12 états d’orientation du faisceau et un état omnidirectionnel. Sa configuration circulaire permet une orientation complète du faisceau sur 360 degrés et fonctionne pour des fréquences comprises entre 334 et 488 MHz!
La conception proposée consiste en un plan de masse circulaire composé de 13 tubes en acrylique transparent pouvant être remplis (ou vidés) d’eau salée à la demande. Un tube est situé au centre pour servir de monopôle entraîné (le signal radio est alimenté via un disque en cuivre à la base du tube). Il est entouré de 12 monopôles dits parasites. Lorsque seul le monopole entraîné est excité, cela crée un signal omnidirectionnel. Mais les 12 monopoles restants, une fois remplis d’eau, fonctionnent ensemble pour agir comme réflecteurs et donner la direction du signal diffusé.
Lisez l’article de l’IEEE ICI

Source ICI
