VOLTMÈTRE mesure électronique des RADIO FRÉQUENCE Joseph Balletta I8SKG!

Cette mon  petit et modeste travail, que je décris, a pour but de fournir aux Om bricolage un instrument de mesure pour le laboratoire, de taille modeste, très pratique, et de l’aide utile pour le développement de générateurs de haute fréquence et les étapes ultérieures de la première amplification lorsque le signal RF ne est pas encore détectable par un oscilloscope.

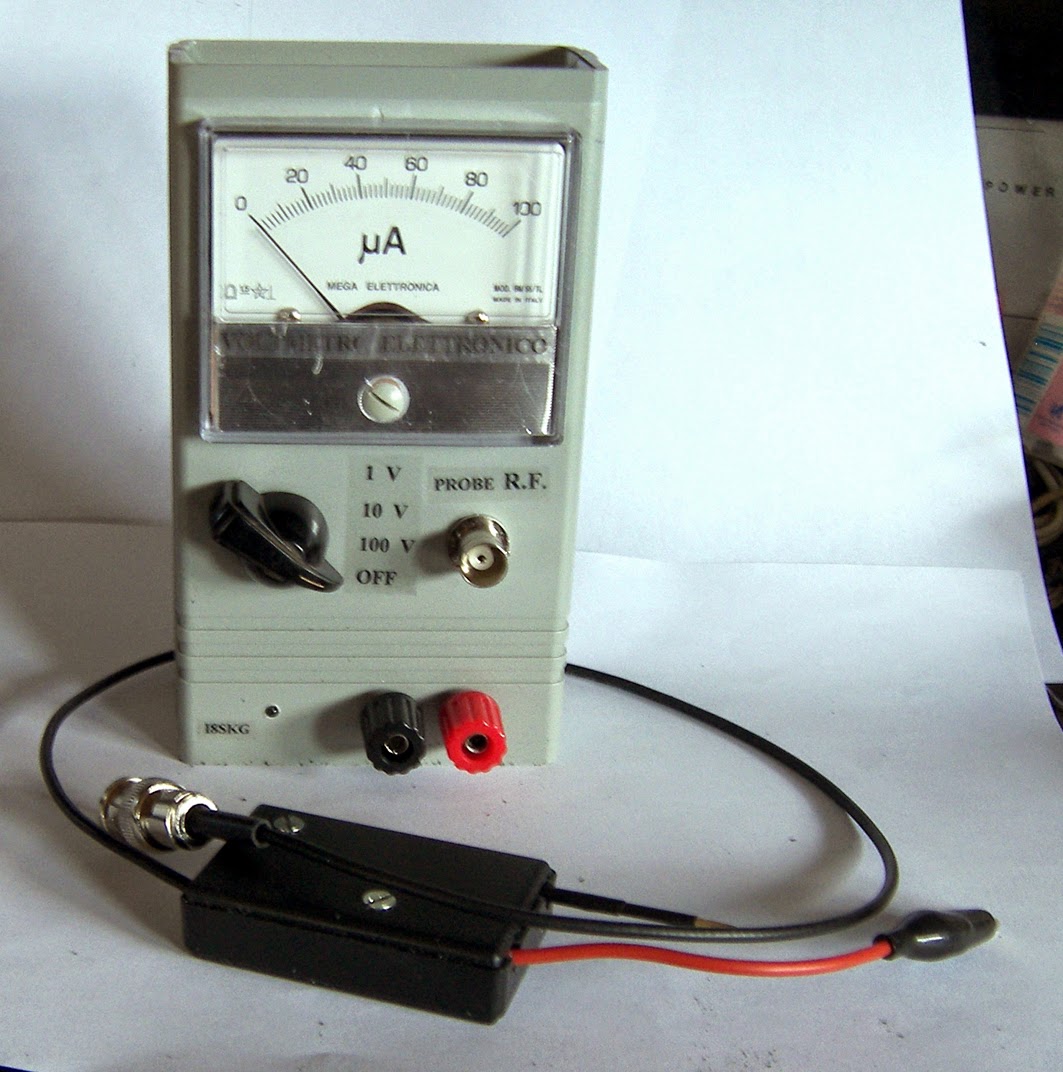

Le schéma montre un simple voltmètre  électronique avec FET, (Fig.1) fourni avec sonde à haute impédance pour les mesures de haute fréquence.

Les débits ne sont que trois:

• 100 Volt pleine échelle
• 10 Volt pleine échelle
• 1 volt pleine échelle

Ces cours sont en abondance suffisante pour l’usage prévu.
